云龙观邸1-1101大平层全地暖系统设计

2019/7/26 15:41:14 浏览量:2646

项目名称:云龙观邸1-1101大平层全屋地暖系统设计

项目地址:江苏省徐州市泉山区 云龙观邸1-1101

项目概况:平层大宅 建筑面积260㎡  壁挂炉供暖 卧室地板其他区域瓷砖

设计依据:《辐射供暖供冷技术规程》JGJ 142-2012;《全国民用建筑工程设计技术措施-暖通空调.动力》(编委会)2009版;《民用建筑供暖通风与空气调节设计规范》2012;结合用户的用热需求

设计思路:在同等工况下,瓷砖比地板的散热效果好,所以为了避免不同房间温度分布不均匀,采取在水力平衡的条件下,将卧室(地板)的房间铺设间距加密。在环路分配时,尽可能考虑每两路之间的管长相差不超过15%。

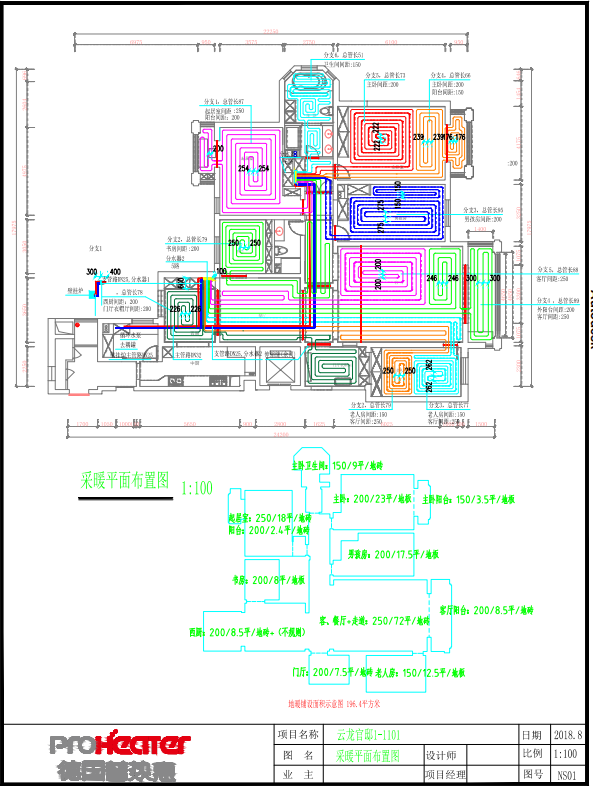

  地暖平面布置图
