中嘉丽景地面调温两联供系统设计

2019/7/25 15:26:21 浏览量:2337

项目名称:中嘉丽景2-1-402空气源地面调温两联供系统设计

项目地址:河南省焦作市 中嘉丽景2-1-402

项目概况:建筑面积120㎡ 4层 高3米 三室两厅两卫 壁挂炉供暖 全屋瓷砖

设计依据:《辐射供暖供冷技术规程》JGJ 142-2012;结合用户的用热需求

设计思路:解决夏季制冷舒适度、噪音、浮沉、干燥问题,同时可以实现冬季地暖供暖方式。选择性价比高的欧威尔主机和一套索热德国原装进口的控制设备,末端采用16管径、铺设间距100mm的盘管系统,实现冬季制热夏季制冷的舒适效果。

   采暖主管道施工平面图

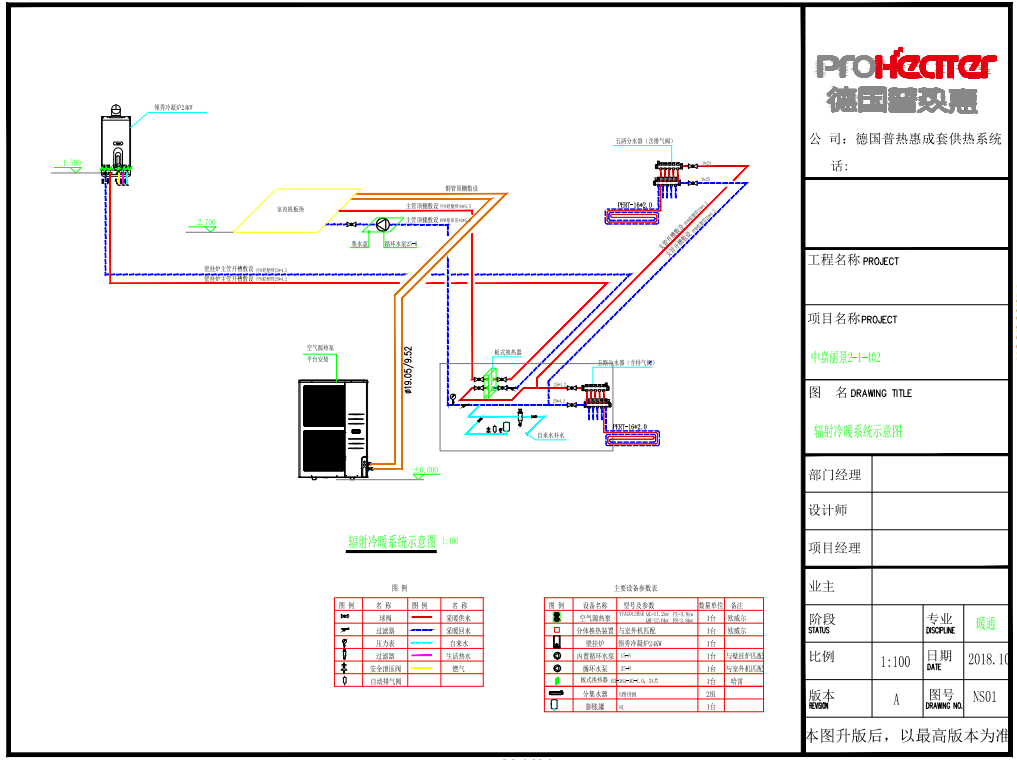

 系统轴测图

 两联供系统平面图
