半山御景12-102全屋地暖系统设计

2019/7/25 14:29:17 浏览量:2531

项目名称: 半山御景12-102全屋地暖系统设计
项目地址: 江苏省徐州市铜山区 半山御景12-102
项目概况: 别墅建筑 建筑面积450㎡ 壁挂炉供暖 地下一层地上三层 其中负一层、一层瓷砖铺设二层、三层房间木地板铺设 公共区域瓷砖铺设
设计依据:《辐射供暖供冷技术规程》JGJ 142-2012;《全国民用建筑工程设计技术措施-暖通空调.动力》(编委会)2009版;《民用建筑供暖通风与空气调节设计规范》2012;结合用户的用热需求
设计思路:  通过上门量房了解房屋情况和业主需求,计算别墅整体采暖热负荷,选择匹配的壁挂炉从而确定壁挂炉带地暖和生活热水的采暖方式。结合规范“地暖管间距及散热量”表后选择合适的管径和管间距,实现不同房间的供暖温度。

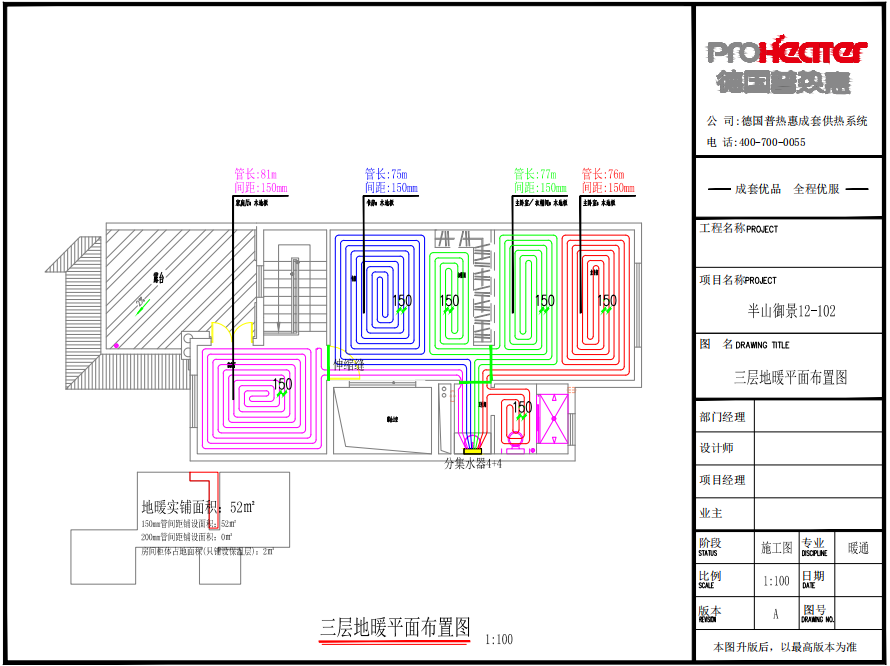

地暖平面布置图

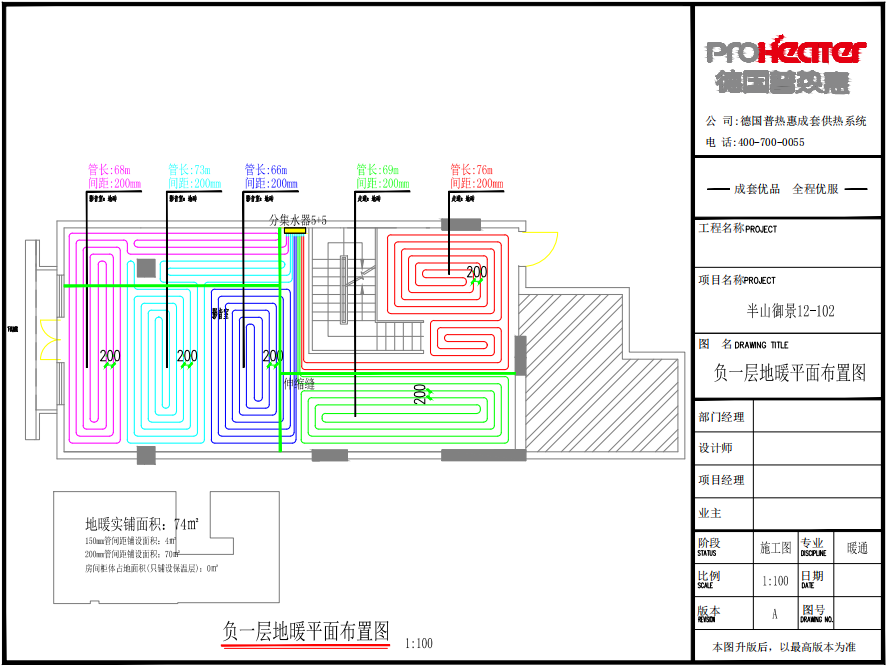

地暖平面布置图

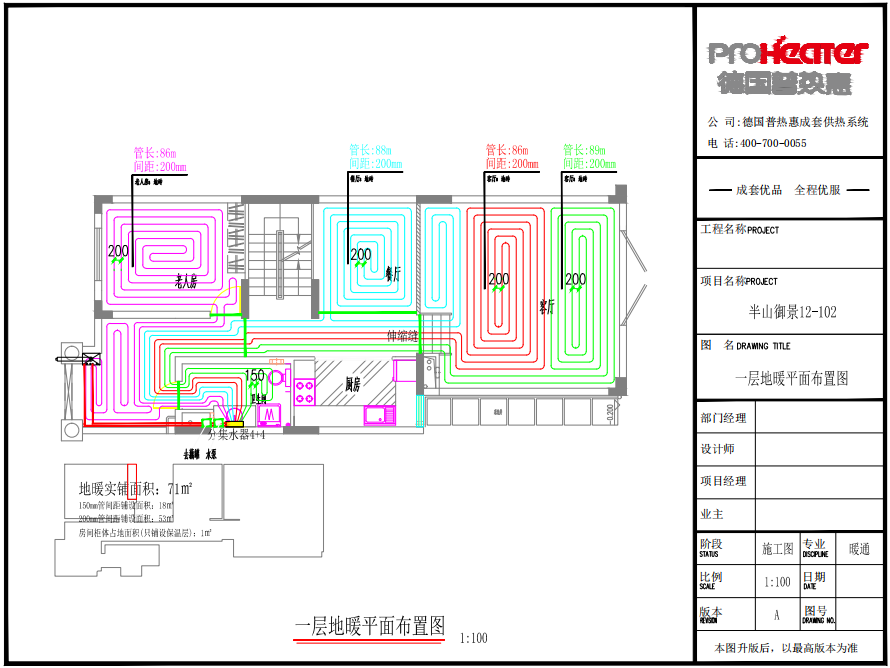

地暖平面布置图

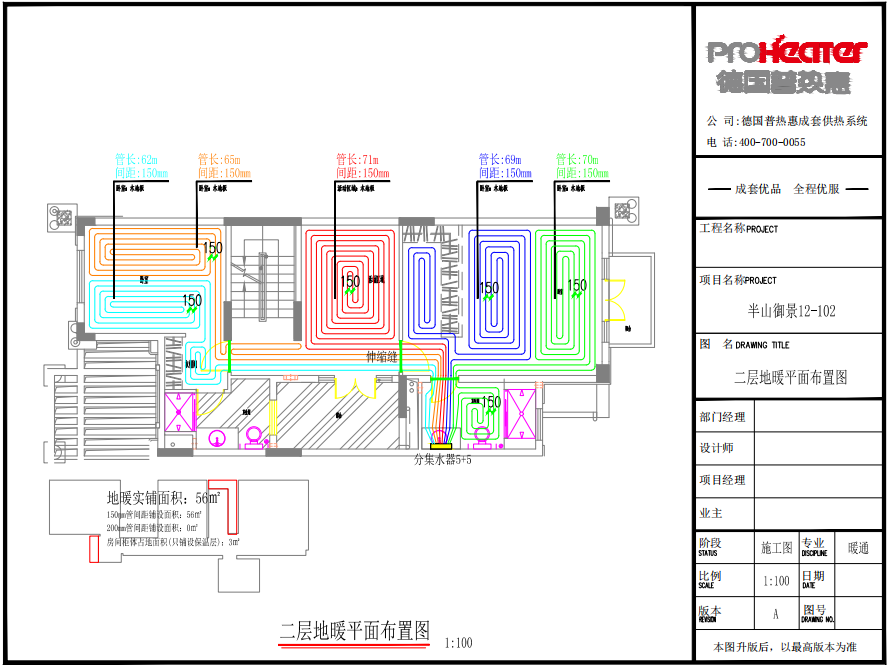

地暖平面布置图
